제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: ISO
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
머신명: |
자동 CNC 수직 턴 머신 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 |
Dia. 다이아. of Work table 작업대의: |
1000 밀리미터 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
500 밀리미터 |
여행 (Ｚ 주축)(MM): |
700 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
2350*2350*2700mm |
머신명: |
자동 CNC 수직 턴 머신 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 |
Dia. 다이아. of Work table 작업대의: |
1000 밀리미터 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
500 밀리미터 |
여행 (Ｚ 주축)(MM): |
700 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
2350*2350*2700mm |

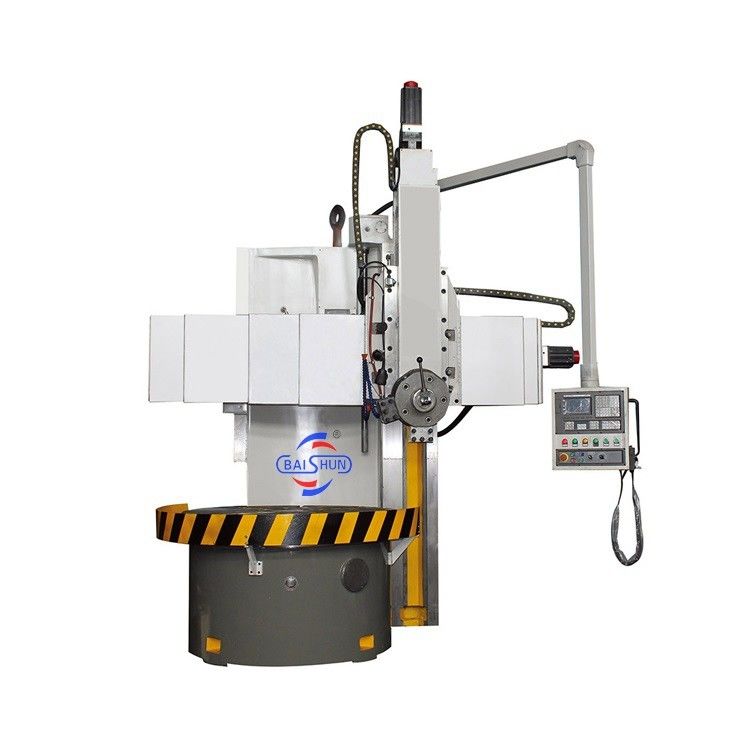

새로운 CK5112 금속 회전 톱니 자동 CNC 수직 톱니 기계
CNC 수직 톱니바퀴는 뛰어난 성능, 광범위한 기술, 높은 생산성을 가지고 있습니다.
첨단 기계 설계와 제조 기술을 참고하고 최신 디자인 철학을 채택하고 깊은 기업 문화를 결합하여우리 회사는 애니마트론틱스 및 하이드로닉스 통합을 가진 섬세한 기계 도구를 개발했습니다.해외와 국내 고객들에게 세계적 수준의 제품을 공급했습니다.
고 회전 정밀과 충분한 딱딱성과 강도를 가진 톱니를 만들기 위해 테이블은 통합 펌프와 열 대칭 구조를 채택합니다.주축 베어링은 고정도의 이중 줄 실린더 롤러 베어링입니다, 그리고 테이블 가이드.
우리는 지속적으로 우리의 제품을 개선하기 위해 노력하고 있기 때문에, 우리는이 정보 데이터를 업데이트 할 권리를 보유합니다. 그것은 경고 없이 변경될 수 있습니다.
CNC 수직 톱니 는 큰 방사선 크기와 상대적으로 작은 축 크기와 복잡한 모양을 가진 크고 무거운 작업 조각을 처리하는 데 사용되는 대형 기계 장비의 한 종류입니다.우치 원통 표면, 각종 디스크, 바퀴 및 수작업 조각의 끝면, 피침형 표면, 실린더형 구멍, 피침형 구멍 등또한 실행 스레드와 같은 추가 장치로 처리 할 수 있습니다., 구형 표면 회전, 가공을 모방, 닦는 등; 수평 톱니바퀴에 비해 작업 조각은 수평 톱니바퀴의 클램핑 장식에 클램프됩니다.수직 턴의 주축축이 수직 레이아웃에 있는 동안, 그리고 작업 테이블의 테이블 표면은 수평 평면입니다. 따라서 작업 조각의 클램핑과 정렬은 더 편리합니다.이 방식 은 스핀 들 과 베어링 에 대한 부하 를 줄여 준다, 그래서 수직 톱니가 오랫동안 작동 정확성을 유지할 수 있습니다.
기계 사양
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| 최대 회전 지름 ((mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 5-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 무단 | 무단 | 무단 | 무단 | 무단 | 무단 | 무단 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
기계 사진
