제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN MACHINERY
인증: ISO
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
제품 이름 (mm): |
CNC 휠 절단 수직 톱니 기계 |
기계가공 능력: |
미디움 듀티 |
스핀들 모터 전원(kW): |
15 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
전압: |
380v |
제품 이름: |
CNC 휠 절단 톱니 기계 |
제품 이름 (mm): |
CNC 휠 절단 수직 톱니 기계 |
기계가공 능력: |
미디움 듀티 |
스핀들 모터 전원(kW): |
15 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
전압: |
380v |
제품 이름: |
CNC 휠 절단 톱니 기계 |
제품 설명

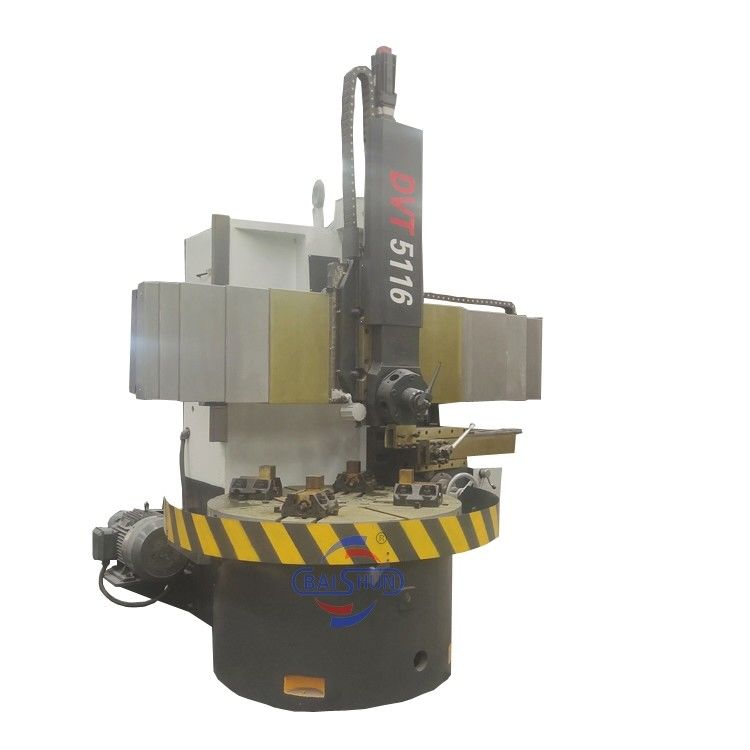

수직 회전 톱니 자동 CNC 휠 절단 톱니 기계
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니에는 작업 부품을 잡고 회전시키는 수직 스핀드가 있습니다. 그들은 기어, 터빈과 같은 크고 무거운 부품을 생산하는 제조 산업에서 널리 사용됩니다.항공 및 우주 부품그들은 특히 높은 측면 비율을 가진 구성 요소를 회전하는 데 유용합니다.
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
우리의 핫 판매 CNC 수직 턴 턴은 철금속, 비철금속 및 일부 비금속 물질을 처리하는 데 적합합니다. 그것은 끝 면을 돌리는 것과 같은 작업을 처리 할 수 있습니다.내부 및 외부의 실린더 표면, 내부 및 외부 원형 피침 표면, 그리고 구멍 뚫기, 확장 및 reaming. 주 변속기는 AC 서보 모터에 의해 구동됩니다.그리고 기계는 두 개의 기어와 함께 수압 기어 전환 및 단계없는 속도 조절을 제공합니다작업 테이블은 조작을 쉽게 하기 위해 수동 4 턱 단일 움직임 턱을 갖추고 있습니다.
주요 특징:
1우리의 CNC 수직 톱니에는 시멘스 828DD 시스템이 장착되어 있으며, 정밀한 제어 기능을 보장합니다. 그것은 수직 도구 기둥을 갖추고 있으며, 1600mm의 최대 가공 지름을 허용합니다.테이블 지름 1400mm, 최대 가공 높이 1000mm
2변속 장치는 4단 연속 변속기를 채택하여 편리함과 민감성 및 신뢰성을 제공합니다.
3시스템 내의 모든 기어들은 40Cr 썰기 기어로 만들어져 고 회전 정확성과 최소한의 소음을 보장합니다.
4이 기계는 고속 철강 도구와 탄화물 절단 도구를 사용하여 비철금속, 흑금속 및 비금속 물질을 처리하기에 적합합니다. 다양한 작업을 수행 할 수 있습니다.내부 및 외부 실린더 표면을 회전하는 것을 포함하여, 각종 표면 (크크와 같이), 내부와 외부의 피침형 표면, 스레딩, 슬로팅 및 절단.
- 네
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
