제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: Negotiation
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 35 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
제품명: |
자동 CNC 수직 턴 머신 |
종류: |
수직 |
맥스. 스윙지름 (밀리미터): |
1200 밀리미터 |
작업 조각의 최대 높이 (mm): |
1000 |
맥스. 방추 속도 (r.p.m): |
180rpm |
기계가공 능력: |
중앙 의무 |
스핀들 모터 전원(kW): |
15 |
위치 결정 정밀도 (밀리미터): |
±0.002 |
반복성 (X/Y/Z) (밀리미터): |
±0.001 |
CNC 제어 시스템: |
GSK |
제품명: |
자동 CNC 수직 턴 머신 |
종류: |
수직 |
맥스. 스윙지름 (밀리미터): |
1200 밀리미터 |
작업 조각의 최대 높이 (mm): |
1000 |
맥스. 방추 속도 (r.p.m): |
180rpm |
기계가공 능력: |
중앙 의무 |
스핀들 모터 전원(kW): |
15 |
위치 결정 정밀도 (밀리미터): |
±0.002 |
반복성 (X/Y/Z) (밀리미터): |
±0.001 |
CNC 제어 시스템: |
GSK |
기계 설명:
CNC 수직 톱니 는 큰 방사선 크기와 상대적으로 작은 축 크기와 복잡한 모양을 가진 크고 무거운 작업 조각을 처리하는 데 사용되는 대형 기계 장비의 한 종류입니다.우치 원통 표면, 각종 디스크, 바퀴 및 수작업 조각의 끝면, 피침형 표면, 실린더형 구멍, 피침형 구멍 등또한 실행 스레드와 같은 추가 장치로 처리 할 수 있습니다., 구형 표면 회전, 가공을 모방, 닦는 등; 수평 톱니바퀴에 비해 작업 조각은 수평 톱니바퀴의 클램핑 장식에 클램프됩니다.수직 턴의 주축축이 수직 레이아웃에 있는 동안, 그리고 작업 테이블의 테이블 표면은 수평 평면입니다. 따라서 작업 조각의 클램핑과 정렬은 더 편리합니다.이 방식 은 스핀 들 과 베어링 에 대한 부하 를 줄여 준다, 그래서 수직 톱니가 오랫동안 작동 정확성을 유지할 수 있습니다.
1우리의 CNC 수직 톱니에는 시멘스 828DD 시스템이 장착되어 있으며, 정밀한 제어 기능을 보장합니다. 그것은 수직 도구 기둥을 갖추고 있으며, 1600mm의 최대 가공 지름을 허용합니다.테이블 지름 1400mm, 최대 가공 높이 1000mm
2변속 장치는 4단 연속 변속기를 채택하여 편리함과 민감성 및 신뢰성을 제공합니다.
3시스템 내의 모든 기어들은 40Cr 썰기 기어로 만들어져 고 회전 정확성과 최소한의 소음을 보장합니다.
4이 기계는 고속 철강 도구와 탄화물 절단 도구를 사용하여 비철금속, 흑금속 및 비금속 물질을 처리하기에 적합합니다. 다양한 작업을 수행 할 수 있습니다.내부 및 외부 실린더 표면을 회전하는 것을 포함하여, 각종 표면 (크크와 같이), 내부와 외부의 피침형 표면, 스레딩, 슬로팅 및 절단.
기계 사양
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| 최대 회전 지름 ((mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 5-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 무단 | 무단 | 무단 | 무단 | 무단 | 무단 | 무단 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

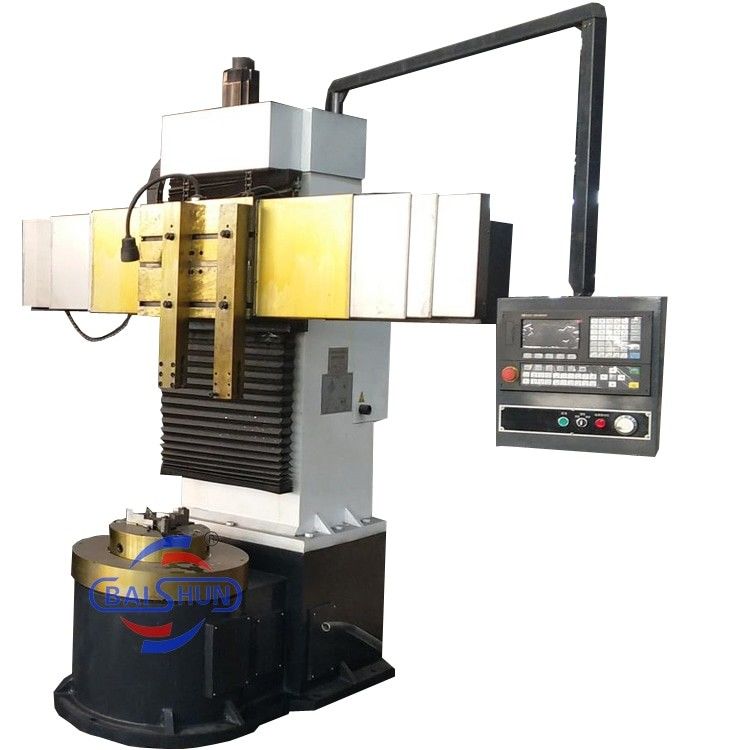

기계 사진
