제품 상세정보
원래 장소: 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: CK5120
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 55 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 40 세트/달에 세트
제품 이름: |
금속 회전 CNC 수직 톱니 기계 |
종류: |
수직 |
제어 시스템: |
(선택적인) 지멘스 GSK 화낙 |
제품 종류: |
유니버설 턴 머신 |
사용: |
기계화하는 금속 부품류 |
정확성: |
고 정밀도 |
터릿 타입: |
전기 타워 |
색상: |
맞춤 생산됩니다 |
보증: |
1년 |
제품 이름: |
금속 회전 CNC 수직 톱니 기계 |
종류: |
수직 |
제어 시스템: |
(선택적인) 지멘스 GSK 화낙 |
제품 종류: |
유니버설 턴 머신 |
사용: |
기계화하는 금속 부품류 |
정확성: |
고 정밀도 |
터릿 타입: |
전기 타워 |
색상: |
맞춤 생산됩니다 |
보증: |
1년 |

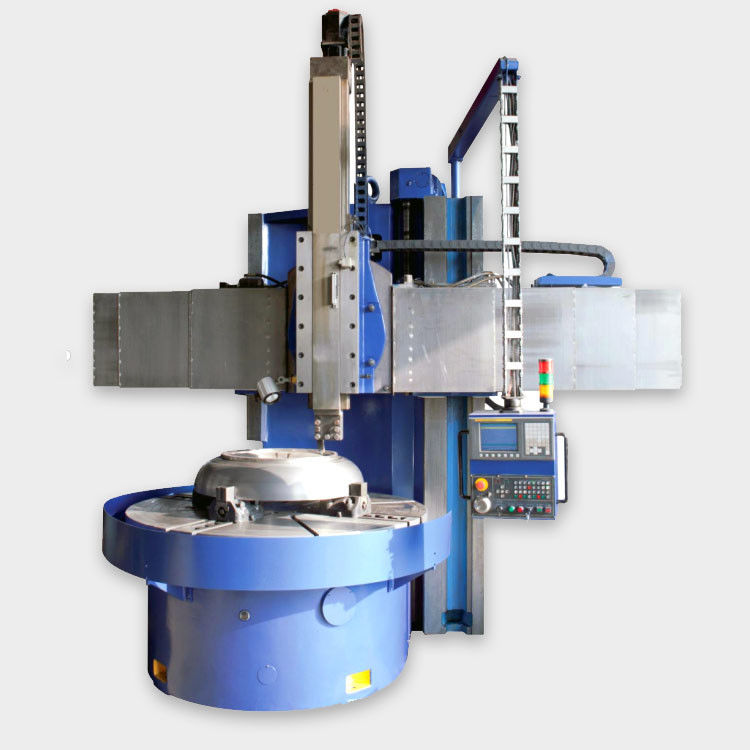

CK5120 단일 컬럼 CNC 금속 회전 CNC 수직 턴 머신
제품 사용 및 특징:
CNC 수직 톱니기는 광범위한 기능과 높은 생산성을 가진 최고 성능의 기계입니다.우리 회사는 애니마트로닉과 수압을 원활하게 통합하는 최첨단 기계 도구를 개발했습니다., 첨단 디자인과 제조 기술에서 영감을 얻고 우리의 풍부한 기업 문화를 통합합니다.이는 국내외 고객들에게 세계적 수준의 제품을 제공할 수 있게 해줍니다..
높은 정확성 과 내구성 을 보장 하기 위해, 우리는 전체 가출 및 열 균형 구조 를 사용 했습니다.주요 샤프트 베어링은 고정도의 이중 줄 실린더 롤러 베어링을 사용합니다, 테이블 가이드웨이는 원활한 작동을 위해 최적화되었습니다.
당사는 지속적으로 제품을 개선하기 위해 노력하고 있으므로 제공된 정보는 사전 통지 없이 변경될 수 있습니다.
1그것은 주로 중간 지름의 타이어 폼과 플랜지, 다양한 밸브와 파이프 라인, 압력 용기, 나사 프로펠러, 증기 기계 액세서리, 플라스틱 폼,톱니 톱니 톱니.
2그것은 내부 / 외부 실린더 표면, 피침 표면, 끝 표면 등을 처리하는 데 적합합니다.
3스핀들 베어링은 국내 유명 브랜드 회사 제품을 사용합니다.
4헤드 스톡은 대칭 구조를 취하여 열 변형이 균일하게됩니다. 스핀들 중심이 오프셋을 생성하는 것을 피합니다.
5헤드 스톡과 가이드 방식의 기어는 정확한 전송과 높은 딱딱성을 보장하기 위해 진압으로 처리됩니다.
6수직 톱니 테이블은 아연 합금의 마모 저항 가이드 가드를 장착하고 작업 벤치의 부하 운반 능력을 향상시키기 위해 레일 사이에 압력 오일 (0.2-0.4MPA) 을 액세스 할 수 있습니다.
7수직 톱니 casting은 엄격한 인위적으로 노화와 진동 노화를 통과하여 톱니의 딱딱함과 안정성을 보장합니다.
주요 기술 데이터 (2m 수직 톱니 기계)):
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 5-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
참고로 기계 사진:
