제품 상세정보
원래 장소: 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 40 세트 / 세트 / 분기 수직 톱니 기계 도구
제품 이름: |
단일 컬럼 CNC 수직 턴 머신 |
종류: |
수직 |
보증: |
1년 |
제어 시스템: |
(선택적인) 지멘스 GSK 화낙 |
제품 종류: |
유니버설 턴 머신 |
정확성: |
고 정밀도 |
터릿 타입: |
전기 타워 |
키워드: |
수직 턴 머신 |
제품 이름: |
단일 컬럼 CNC 수직 턴 머신 |
종류: |
수직 |
보증: |
1년 |
제어 시스템: |
(선택적인) 지멘스 GSK 화낙 |
제품 종류: |
유니버설 턴 머신 |
정확성: |
고 정밀도 |
터릿 타입: |
전기 타워 |
키워드: |
수직 턴 머신 |

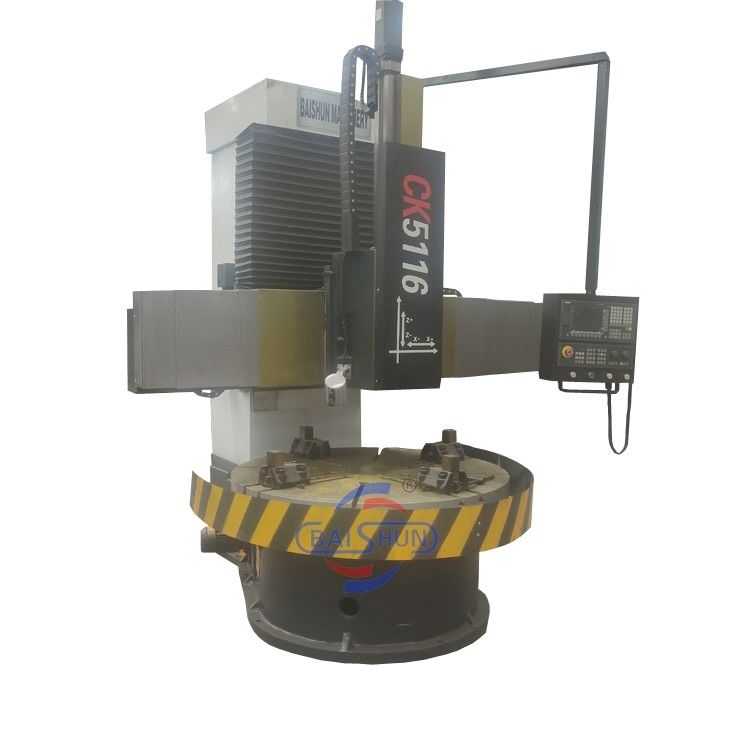

CK5116 단일 컬럼 CNC 수직 턴 머신 금속 도구 장비
A. 제품 사용 및 특징:
CNC 수직 톱니 는 큰 방사선 크기와 상대적으로 작은 축 크기와 복잡한 모양을 가진 크고 무거운 작업 조각을 처리하는 데 사용되는 대형 기계 장비의 한 종류입니다.원통면과 같은, 각종 디스크, 바퀴 및 수갑 작업 조각의 끝 표면, 피침형 표면, 실린더형 구멍, 피침형 구멍 및 기타또한 실행 스레드와 같은 추가 장치로 처리 할 수 있습니다., 구형 표면 회전, 가공을 모방, 깎는 등; 수평 톱니바퀴에 비해 작업 조각은 수평 톱니바퀴의 클램핑 장식에 클램프됩니다.수직 턴의 주축축이 수직 레이아웃에 있는 동안, 그리고 작업 테이블의 테이블 표면은 수평 평면입니다. 따라서 작업 조각의 클램핑과 정렬은 더 편리합니다.이 방식 은 스핀 들 과 베어링 에 대한 부하 를 줄여 준다, 그래서 수직 톱니가 오랫동안 작동 정확성을 유지할 수 있습니다.
1그것은 주로 중간 지름의 타이어 폼과 플랜지, 다양한 밸브와 파이프 라인, 압력 용기, 나사 프로펠러, 증기 기계 액세서리, 플라스틱 폼,톱니 톱니 톱니.
2그것은 내부 / 외부 실린더 표면, 피침 표면, 끝 표면 등을 처리하는 데 적합합니다.
3스핀들 베어링은 국내 유명 브랜드 회사 제품을 사용합니다.
4헤드 스톡은 대칭 구조를 취하여 열 변형이 균일하게됩니다. 스핀들 중심이 오프셋을 생성하는 것을 피합니다.
5헤드 스톡과 가이드 방식의 기어는 정확한 전송과 높은 딱딱성을 보장하기 위해 진압으로 처리됩니다.
6수직 톱니 테이블은 아연 합금의 마모 저항 가이드 가드를 장착하고 작업 벤치의 부하 운반 능력을 향상시키기 위해 레일 사이에 압력 오일 (0.2-0.4MPA) 을 액세스 할 수 있습니다.
7수직 톱니 casting은 엄격한 인위적으로 노화와 진동 노화를 통과하여 톱니의 딱딱함과 안정성을 보장합니다.
B. 주요 기술 자료 (직선 턴 머신 툴)):
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 5-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
